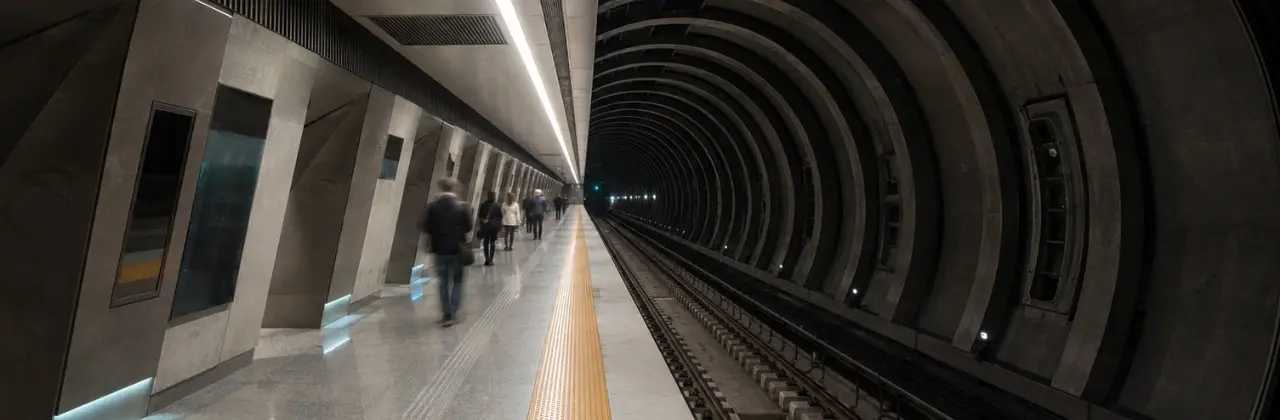

Yeraltı Hatlarında Güvenli Metro Havalandırma Sistemleri
Yeraltı raylı sistemlerinde hava kalitesi, yolcu konforu ve işletme güvenliği doğrudan havalandırma altyapısının performansına bağlıdır. Ancak tünel veya istasyonlarda sıcaklığın artması, hava kalitesinin düşmesi ya da duman tahliyesine ilişkin sorunlar yaşandığında ilk olarak ana fanların veya taze hava santrallerinin yetersiz olduğu düşünülür. Oysa birçok projede performans kayıplarının temel nedeni, fan kapasitesinden çok tünel ve istasyon genelinde hava akışının doğru yönetilememesidir. Bu tür yüksek debi ve hava yönlendirme ihtiyacı olan sistemlerde aksiyel fanlar proje gereksinimlerine göre değerlendirilebilir.
Metro havalandırma sistemleri, yeraltı istasyonları ve tünellerde temiz hava sirkülasyonunu sağlamak, sıcaklık ve hava kalitesini kontrol altında tutmak, ayrıca yangın senaryolarında dumanın güvenli şekilde yönlendirilmesine destek olmak amacıyla tasarlanan mekanik havalandırma sistemleridir. Bu sistemlerin verimli çalışabilmesi için yalnızca yeterli hava debisi sağlanması yeterli değildir. Tünel geometrisi, tren hareketleri, şaft yerleşimleri ve otomasyon altyapısı birlikte değerlendirilmelidir.
Özellikle yolcu yoğunluğunun arttığı saatlerde ve acil durum senaryolarında havalandırma sisteminin görevi, taze havayı istasyon ve tünel boyunca dengeli şekilde dağıtırken oluşan basınç kayıplarını karşılamak ve değişen hava akışı koşullarına uyum sağlamaktır. Yangın anında ise dumanın tahliye güzergâhını olumsuz etkilemesini önleyecek kontrollü hava hareketinin oluşturulması, sistem tasarımının önemli hedeflerinden biridir.
Metro Tünellerinde Hava Akışı Nasıl Oluşur?
Yeraltı tünelleri ve istasyonlar, dış ortam hava hareketlerinden büyük ölçüde bağımsız çalışan kapalı mekanik hacimlerdir. Bu yapılarda hava sirkülasyonunu belirleyen temel unsur, mekanik havalandırma sistemi ile trenlerin hareketi sırasında oluşan piston etkisinin birlikte oluşturduğu hava akışıdır.
Tren tünel içerisinde ilerlerken önündeki havayı ileri doğru iterken arkasında düşük basınçlı bir bölge oluşturur. Piston etkisi olarak adlandırılan bu durum, doğru tasarlanmış metro havalandırma sistemlerinde hava akışını destekleyen doğal bir unsur olarak değerlendirilebilir. Şaftların konumu, hava giriş-çıkış noktaları ve damper otomasyonu doğru planlandığında piston etkisi mekanik havalandırma sisteminin performansına katkı sağlar.
Buna karşılık hava akışının yeterince analiz edilmediği projelerde tren hareketlerinin oluşturduğu basınç değişimleri, fanların oluşturduğu hava akışını olumsuz etkileyebilir. Bunun sonucunda kirli hava tünel içerisinde yeterince uzaklaştırılamaz, ince partiküller ve fren tozu belirli bölgelerde birikebilir, ayrıca uzun vadede tünel sıcaklığında istenmeyen artışlar görülebilir.
Bu nedenle metro havalandırma sistemi tasarlanırken yalnızca fan kapasitesi değil; tünel geometrisi, tren işletme sıklığı, piston etkisi ve hava akış yönleri birlikte değerlendirilmelidir. Gerçek çalışma koşullarını dikkate alan bütüncül bir tasarım yaklaşımı, hem günlük işletme performansını hem de acil durum senaryolarındaki sistem güvenilirliğini doğrudan etkiler.
Metro Havalandırmasında Debi ve Statik Basınç Neden Birlikte Değerlendirilir?
Yeraltı raylı sistemlerinde kullanılan havalandırma altyapısı, ofisler veya ticari binalarda uygulanan konfor havalandırmasından çok daha farklı çalışma koşullarına sahiptir. Uzun tünel hatları, geniş istasyon hacimleri ve sürekli değişen hava akışı nedeniyle metro havalandırma sistemlerinin yüksek hava debisi kadar yeterli statik basınç da üretebilmesi gerekir. Fan seçimi yapılırken yalnızca debi değerleri değil, sistemin toplam basınç ihtiyacı da dikkate alınmalıdır.
Yeraltı hatlarında havalandırma performansını belirleyen başlıca teknik kriterler şunlardır:
Tünel Kaynaklı Basınç Kayıpları
Kilometrelerce uzanan tüneller, kablo tavaları, ray ekipmanları ve diğer yapısal elemanlar hava akışına karşı önemli bir direnç oluşturur. Bu nedenle fanların, hava akışını tüm hat boyunca sürdürebilecek statik basınç değerlerine ulaşması gerekir.
Kritik Hava Hızı
Yangın senaryolarında dumanın kaçış güzergâhına doğru yayılmasını önlemek için tünel içerisinde belirli bir hava hızının korunması hedeflenir. Kritik hava hızı olarak tanımlanan bu değer, dumanın kontrol altında tutulabilmesi açısından önemli tasarım kriterlerinden biridir. Gerekli hava hızına ulaşabilmek için fanın hem yeterli debi hem de bu debiyi koruyabilecek basınç performansı sunması gerekir.
İstasyon ve Tünel Arasındaki Basınç Dengesi
Tünel içerisindeki hava hareketinin yolcu peronları, teknik hacimler ve bağlantı koridorları üzerinde oluşturduğu etkiler kontrol altında tutulmalıdır. Bunun için istasyon ile tünel arasında proje kriterlerine uygun bir basınç dengesi oluşturularak hava akışının istenilen yönde ilerlemesi sağlanır.
Bu kriterlerin her biri birbirini doğrudan etkiler. Yalnızca yüksek debiye sahip bir fan seçmek, uzun tünel hatlarında istenen performansın elde edilmesi için yeterli değildir. Kanal ve tünel direnci, yangın senaryoları, piston etkisi ve otomasyon sistemi birlikte değerlendirildiğinde havalandırma sistemi gerçek çalışma koşullarına uygun şekilde tasarlanabilir.
Metro Havalandırma Sistemlerinde Performans Neden Düşer?
Metro havalandırma sistemleri devreye alma testlerinde hedeflenen değerlere ulaşsa bile işletme sürecinde çeşitli nedenlerle performans kayıpları yaşanabilir. Özellikle sürekli çalışan sistemlerde çevresel koşullar ve ekipmanların zaman içerisindeki durumu hava akışını doğrudan etkileyebilir.
Partikül Birikimi ve Filtre Tıkanmaları
Trenlerin frenleme sırasında oluşturduğu metalik tozlar ile dış ortamdan sisteme taşınan partiküller zamanla filtrelerde, susturucularda ve hava geçiş yüzeylerinde birikir. Bu durum hava geçiş kesitini daraltarak sistem direncini artırabilir.
Türbülans Kaynaklı Basınç Kayıpları
Şaft geçişlerinde, damper bağlantılarında veya kanal kesitlerinde yapılan hatalı daralmalar hava akışının düzensiz hâle gelmesine neden olabilir. Oluşan türbülans ise ilave basınç kayıpları oluşturarak sistem verimini düşürebilir.
Fan Kanatlarında Aşınma ve Korozyon
Nemli ve partikül yoğunluğu yüksek ortamlarda çalışan fanların kanat yüzeylerinde zamanla aşınma veya korozyon görülebilir. Bu durum fanın aerodinamik performansını olumsuz etkileyerek aynı devirde daha düşük hava debisi ve basınç üretmesine neden olabilir.
Periyodik bakım, performans ölçümleri ve düzenli sistem kontrolleri sayesinde bu tür kayıplar erken aşamada tespit edilebilir. Böylece enerji tüketimi kontrol altında tutulabilir ve sistemin tasarım aşamasında hedeflenen performans değerlerinin korunmasına katkı sağlanabilir.
Metro Havalandırma Tasarımında Hangi Hatalar Performansı Etkiler?
Metro havalandırma sistemlerinde yaşanan performans sorunlarının önemli bir bölümü fan kapasitesinden değil, projelendirme ve uygulama sürecindeki tasarım hatalarından kaynaklanır. Bu nedenle fan seçimi kadar hava akışının modellenmesi, otomasyon senaryoları ve sistem bileşenlerinin birlikte değerlendirilmesi de büyük önem taşır.
Yalnızca Serbest Hava Debisine Göre Fan Seçimi
Fanların katalogda belirtilen serbest hava debileri tek başına yeterli bir seçim kriteri değildir. Tünel direnci, susturucular, damperler ve diğer sistem bileşenlerinin oluşturduğu toplam basınç kaybı dikkate alınmadığında, fan gerçek çalışma koşullarında hedeflenen hava debisini sağlayamayabilir.
Piston Etkisinin Tasarıma Dahil Edilmemesi
Trenlerin hareketi sırasında oluşan basınç değişimleri, tünel içerisindeki hava akışını doğrudan etkiler. Bu etkinin tasarım aşamasında dikkate alınmaması, farklı işletme senaryolarında hava akışının beklenenden farklı davranmasına ve sistem performansının düşmesine neden olabilir.
Susturucu ve Akustik Dirençlerin Göz Ardı Edilmesi
Gürültü kontrolü amacıyla kullanılan susturucular da hava akışına belirli bir direnç oluşturur. Bu ek basınç kayıpları fan seçiminde hesaba katılmadığında sistemin gerçek çalışma performansı olumsuz etkilenebilir.
Yangın Senaryolarına Uygun Fan Seçimi Yapılmaması
Yangın sırasında çift yönlü çalışması gereken fanların performansı yalnızca normal işletme koşullarına göre değerlendirilmemelidir. Acil durum senaryolarındaki çalışma şekli, yüksek sıcaklık dayanımı ve otomasyon entegrasyonu da fan seçim sürecinin önemli kriterleri arasında yer almalıdır.
Metro havalandırma sistemlerinde başarılı bir tasarım, yalnızca uygun kapasitede fan seçmekle sınırlı değildir. Tünel geometrisi, tren işletme senaryoları, hava akışı, otomasyon altyapısı ve yangın güvenliği gereklilikleri birlikte değerlendirildiğinde sistemin uzun vadeli performansı daha güvenilir şekilde sürdürülebilir.
Metro Havalandırma Sistemlerinde Hangi Fan Tipleri Kullanılır?
Metro havalandırma sistemlerinde kullanılacak fanlar; tünel geometrisi, hava debisi ihtiyacı, toplam basınç kaybı, yangın senaryoları ve sistemin çalışma koşulları birlikte değerlendirilerek seçilmelidir. Her projede aynı fan çözümünü tercih etmek yerine, uygulamanın gereksinimlerine uygun fan tipinin belirlenmesi, sistem performansının sürdürülebilirliği ve güvenilirliği açısından önem taşır.
Tünel Tipi Reversible Aksiyel Fanlar
Ana havalandırma şaftlarında kullanılan reversible aksiyel fanlar, normal işletme koşullarında taze hava sirkülasyonunu desteklerken yangın senaryolarında hava akış yönünü kısa sürede değiştirebilecek şekilde tasarlanır. Bu özellikleri sayesinde duman kontrol stratejilerinin önemli bileşenlerinden biri olarak görev yaparlar.
Jet Fanlar
Uzun tünel kesimlerinde hava akışını yönlendirmek amacıyla kullanılan jet fanlar, oluşturdukları itme etkisiyle hava hareketinin tünel boyunca kontrollü şekilde sürdürülmesine katkı sağlar. Özellikle yangın senaryolarında dumanın istenilen yönde hareket ettirilmesini destekleyen sistem elemanları arasında yer alırlar.
Salyangoz Fanlar
Teknik hacimler, istasyon egzoz sistemleri ve yüksek statik basınç gerektiren uygulamalarda salyangoz fanlar öne çıkar. Uzun kanal hatları, susturucular ve diğer sistem bileşenlerinden kaynaklanan basınç kayıplarının karşılanmasında sağladıkları performans nedeniyle farklı metro uygulamalarında tercih edilebilirler.
Yangın ve Duman Damperleriyle Sistem Entegrasyonu
Fan performansı kadar otomasyon altyapısı da metro havalandırma sistemlerinin önemli bir parçasıdır. Fanlar; yangın ve duman damperleri, sensörler ve bina otomasyon sistemiyle koordineli çalışacak şekilde projelendirilmelidir. Böylece normal işletme koşullarında olduğu gibi acil durum senaryolarında da hava akışı önceden belirlenen strateji doğrultusunda yönetilebilir.
Metro havalandırma sistemlerinin güvenilir şekilde çalışabilmesi, yalnızca yüksek kapasiteli fanların tercih edilmesine bağlı değildir. Tünel geometrisi, tren hareketlerinin oluşturduğu hava akışı, toplam basınç kayıpları, otomasyon altyapısı ve yangın senaryoları birlikte değerlendirildiğinde sistemin gerçek çalışma koşullarına uygun bir çözüm oluşturulabilir. Bu bütüncül mühendislik yaklaşımı; hava kalitesinin korunmasına, enerji verimliliğinin desteklenmesine ve acil durumlarda güvenli işletme koşullarının sürdürülebilmesine katkı sağlar. Benzer sistem mantığını daha genel çerçevede incelemek için mekanik havalandırma nasıl yapılır içeriği de destekleyici bir kaynak olarak değerlendirilebilir.
