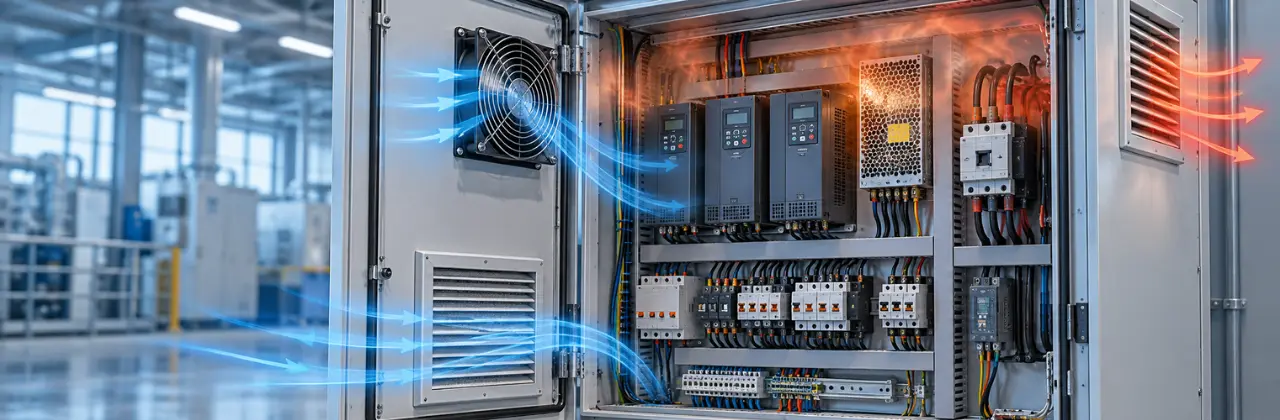

Pano Fanı Çalışıyor Ama Pano Neden Isınıyor? Soğutma Sorunları ve Çözümleri

Pano soğutma sistemi değerlendirilirken yalnızca fan motorunun çalışıp çalışmadığına bakılmamalıdır. Fan kapasitesi, hava akış yönü, pano içindeki ekipmanların yerleşimi, filtre durumu ve panonun koruma sınıfı birlikte incelenmelidir. Uygun soğutma fanları seçilirken pano içinde oluşan toplam ısı yükü ve ihtiyaç duyulan hava debisi dikkate alınmalıdır.

Pano Fanı Çalıştığı Hâlde Pano Neden Soğumaz?

Pano fanı çalıştığı halde pano içindeki sıcaklık düşmüyorsa fan, pano içinde oluşan ısıyı yeterince dışarı atamıyor olabilir. Fanın dönmesi, sistemin yeterli hava debisi oluşturduğu anlamına gelmez.

Öncelikle fanın hava akış yönü kontrol edilmelidir. Fan dışarıdan temiz hava alıp pano içine mi üflüyor, yoksa pano içindeki sıcak havayı dışarı mı atıyor? Sistemin tasarımına göre bu yönün doğru olması gerekir. Yanlış yönde çalışan fan, pano içindeki sıcaklığın belirli bölgelerde birikmesine neden olabilir.

Pano içindeki ekipmanların ürettiği ısı, fanın taşıyabileceğinden fazlaysa fan sürekli çalışsa bile sıcaklık düşmeyebilir. İnverterler, güç kaynakları, kontaktörler, sürücüler, trafolar ve yüksek akım taşıyan bağlantılar pano içinde önemli miktarda ısı oluşturabilir.

Fan debisi değerlendirilirken pano hacmi tek başına yeterli bir ölçüt değildir. Pano içinde bulunan ekipmanların toplam ısı yükü, ortam sıcaklığı, çalışma süresi ve izin verilen maksimum pano sıcaklığı da dikkate alınmalıdır.

Pano içinde sıcaklık belirli bir ekipmanın çevresinde yükseliyorsa genel hava akışından çok lokal soğutma ihtiyacı olabilir. Bu durumda fanın konumu ve hava akışının ekipmanların üzerinden geçip geçmediği incelenmelidir.

Hava Giriş ve Çıkış Menfezleri Yetersizse Ne Olur?

Pano fanının etkili çalışabilmesi için hava giriş ve çıkış menfezlerinin yeterli kesit alanına sahip olması gerekir. Fanın dışarı attığı hava kadar, panoya yeni havanın girebileceği alan da bulunmalıdır.

Hava giriş menfezi küçükse fanın ihtiyaç duyduğu hava panoya rahat şekilde giremez. Bu durumda fan çalışsa bile hava debisi düşer ve pano içindeki sıcak hava yeterince taşınamaz.

Hava çıkış menfezinin küçük veya kapalı olması da benzer bir sorun oluşturur. Fan sıcak havayı dışarı atmaya çalışırken çıkış hattında direnç oluşur. Bu direnç arttıkça fanın gerçek debisi azalır.

Giriş ve çıkış menfezleri mümkün olduğunca hava akışını destekleyecek şekilde konumlandırılmalıdır. Sıcak hava yükseldiği için çıkış menfezinin panonun üst bölümünde, taze hava girişinin ise alt veya karşı bölümde konumlandırılması çoğu uygulamada daha dengeli bir hava dolaşımı sağlayabilir.

Menfezlerin önü başka bir pano, duvar veya ekipman tarafından kapatılmamalıdır. Pano dışındaki ortamda yeterli hava boşluğu bulunmuyorsa fanın dışarı attığı sıcak hava tekrar pano girişine dönebilir. Bu durumda fan sürekli çalışsa bile pano etkili şekilde soğumaz.

Menfez ve fan seçimi yapılırken yalnızca fiziksel ölçülere değil, filtre kullanımı ve filtre kirlendiğinde oluşacak basınç kaybına da bakılmalıdır.

Kirli Fan Filtresi Pano Sıcaklığını Artırır mı?

Kirli fan filtresi pano sıcaklığını artırabilir. Filtre yüzeyinde toz biriktikçe havanın geçişi zorlaşır. Fan çalışmaya devam etse bile pano içine giren veya panodan dışarı çıkan hava miktarı azalır.

Filtrenin kirlenmesi genellikle yavaş geliştiği için sorun ilk etapta fark edilmeyebilir. Fan normal sesinde çalışıyor olabilir, ancak pano içindeki sıcaklık zamanla yükselmeye başlayabilir.

Tozlu üretim alanlarında, ahşap veya metal işleme yapılan işletmelerde, tekstil üretiminde ve yoğun partikül bulunan ortamlarda filtre bakımı daha sık yapılmalıdır. Filtre bakım aralığı ortam şartlarına göre belirlenmelidir.

Filtre tamamen tıkanmadan önce hava akışı kontrol edilmelidir. Pano içindeki sıcaklık artıyor, fan daha uzun süre çalışıyor veya termik uyarılar sıklaşıyorsa filtre durumu incelenmelidir.

Filtre değiştirirken fan sistemiyle uyumlu ürün kullanılmalıdır. Çok yoğun bir filtre, toz tutma performansını artırabilir ancak hava geçiş direncini de yükseltebilir. Daha geçirgen bir filtre ise fanı rahatlatabilir ancak pano içindeki ekipmanları yeterince korumayabilir.

Bu nedenle filtre seçimi, pano ortamı, fan kapasitesi ve istenen koruma seviyesi birlikte değerlendirilmelidir.

Pano İçindeki Hava Dolaşımı Yanlışsa Isı Neden İçeride Kalır?

Pano içindeki hava dolaşımı doğru tasarlanmadığında fan çalışmasına rağmen bazı bölgelerde sıcak hava birikebilir. Özellikle fanın hemen yakınındaki havayı dolaştırıp pano içindeki sıcak noktaya ulaşamaması, soğutma performansını düşürür.

Ekipmanların pano içine çok sıkışık yerleştirilmesi hava geçiş yollarını kapatabilir. Kablo kanalları, sürücüler, güç kaynakları veya trafolar hava akışını keserek ekipmanların çevresinde sıcak bölgeler oluşturabilir.

Hava girişinin ve çıkışının aynı bölgeye yakın olması da kısa devre hava akışına neden olabilir. Fan, pano içindeki sıcak havayı dolaştırmak yerine yeni giren havayı hemen dışarı atabilir. Bu durumda panonun diğer bölümlerinde yeterli hava hareketi oluşmaz.

Sıcaklık üreten ekipmanlar ile fan ve menfezlerin konumu birlikte planlanmalıdır. Havanın pano içinde bir uçtan diğer uca ilerlemesi, sıcak bölgelerin üzerinden geçmesi ve dışarı yönlendirilmesi gerekir.

Pano içindeki kabloların ve ekipmanların düzenli yerleştirilmesi de hava dolaşımını destekler. Ancak pano içindeki yerleşime müdahale edilmeden önce elektriksel güvenlik, izolasyon mesafeleri ve üretici talimatları dikkate alınmalıdır.

Pano Soğutma Fanının Kapasitesi Yetersizse Nasıl Anlaşılır?

Pano soğutma fanının kapasitesinin yetersiz olduğu, fan uzun süre çalışmasına rağmen pano sıcaklığının düşmemesinden anlaşılabilir. Termik uyarıların tekrarlanması, sürücü veya güç kaynağı sıcaklıklarının yükselmesi ve ekipmanların koruma amaçlı devre dışı kalması da yetersiz soğutma belirtisi olabilir.

Ancak doğrudan fanı değiştirmeden önce filtre, menfez, hava akış yönü ve pano içindeki ekipman yerleşimi kontrol edilmelidir. Sorun bu unsurlardan kaynaklanıyorsa daha büyük fan kullanılması beklenen sonucu vermeyebilir.

Fan kapasitesi değerlendirilirken pano içindeki toplam ısı yükü hesaplanmalıdır. Ortam sıcaklığı yükseldikçe pano ile dış ortam arasındaki sıcaklık farkı azalır. Bu durumda aynı fan kapasitesi, daha düşük soğutma etkisi oluşturabilir.

Fan seçimi sırasında pano içindeki cihazların toplam güç kaybı, ortam sıcaklığı, hedeflenen pano sıcaklığı ve fanın gerçek çalışma debisi birlikte değerlendirilmelidir. Fanın katalogdaki serbest hava debisi yerine filtre ve menfezler bağlı durumdaki gerçek performansı dikkate alınmalıdır.

Pano dış ortamdan toz veya nem alabilecek bir yerde bulunuyorsa yalnızca açık menfezli fan sistemi uygun olmayabilir. Bu durumda kapalı devre pano soğutucu, klima tipi pano soğutma sistemi veya farklı bir koruma çözümü değerlendirilebilir. Pano seçiminde IP koruma sınıfları ile fan ve filtre yapısının birbiriyle uyumlu olması önemlidir.

Pano fanı çalışıyor ancak pano ısınıyorsa sistem; fan, filtre, menfez, hava yönü ve ekipman yerleşimi birlikte incelenerek değerlendirilmelidir. Pano içinde oluşan ısı fanın taşıyabileceğinden fazlaysa veya hava giriş-çıkış yolları yetersizse fanın sürekli çalışması tek başına yeterli olmaz.

Elektrik panosu üzerinde yapılacak bakım ve bağlantı kontrolleri, yetkili ve uygun teknik bilgiye sahip kişiler tarafından gerçekleştirilmelidir. Pano sıcaklığının düşürülmesi için fan kapasitesi artırılmadan önce ısı kaynağı, hava akışı ve koruma gereksinimleri birlikte değerlendirilmelidir.
