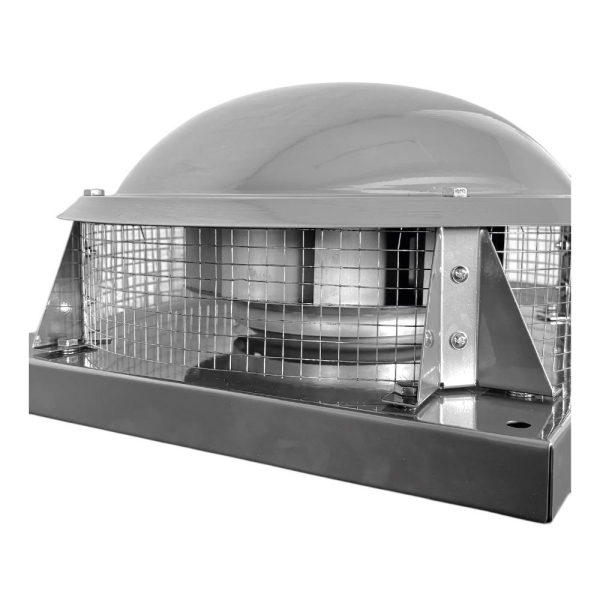

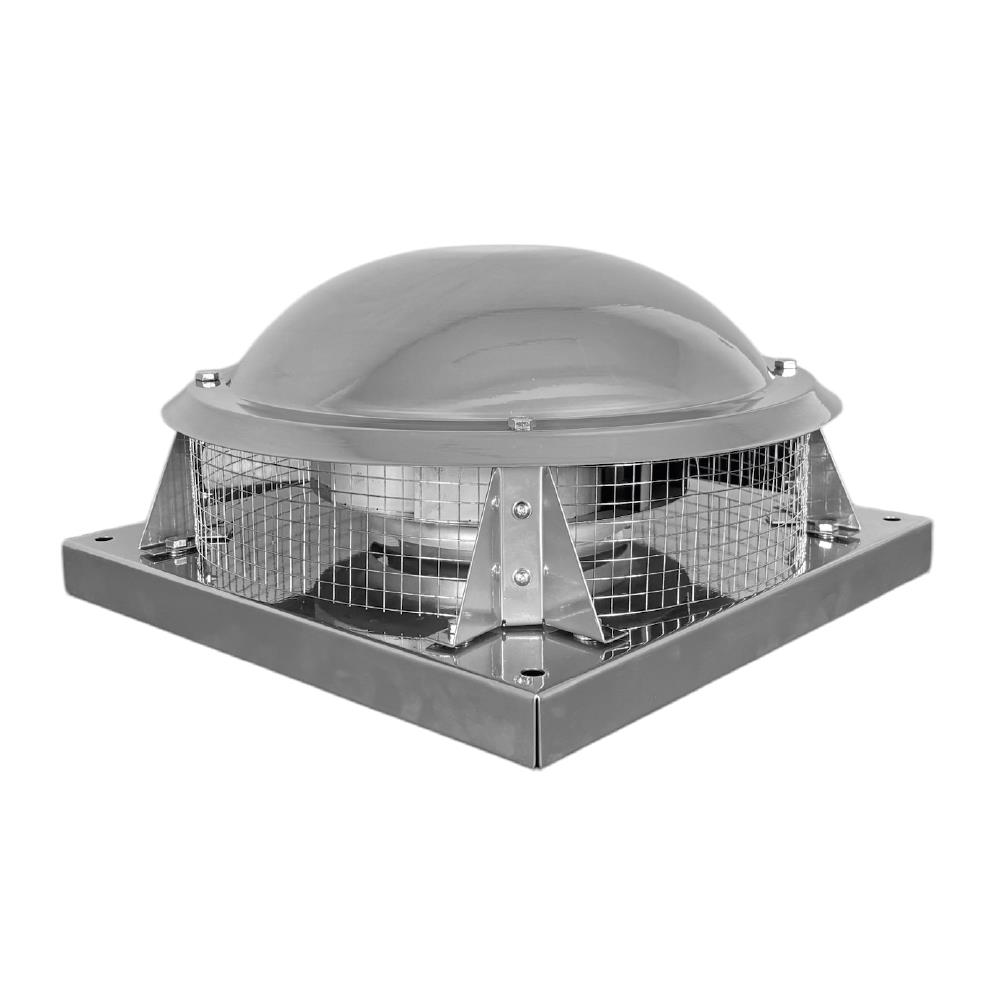

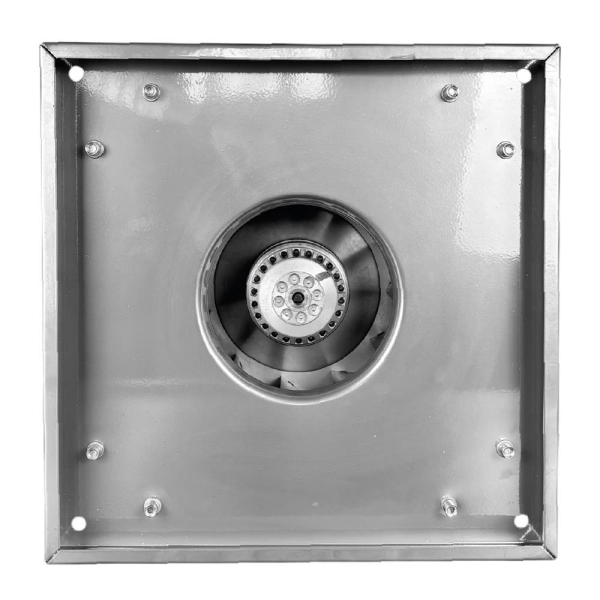

Ayas YÇF Radyal Çatı Fanı
- Soğuk çekme DKP Sac gövde
- CFD Analizine göre üretilen ve statik balansı alınmış galvaniz sac radyal pervane
- Gövde elektrostatik toz boya ile korozyona karşı korumalı
- Direk akuple dıştan rotorlu motor
- Emaye kaplı bakır bobin telinden imal edilen motor sargısı
- Hız kontrol cihazı ile hava debisi ve basınç ayarlama imkanı
- Her türlü üretim hatasına karşılık 24 ay garantili
- Standartlar, EN 60335-1 , EN 60335-2-80
- Yalıtım : Class B
- Koruma sınıfı : IP 44
| MODEL VOLTAJ FREKANS GÜÇ AKIM KONDANSATÖR DEVİR HAVA DEBİSİ SES SEVİYESİ AĞIRLIK |
| YÇF-250-2K-M 220V 50Hz 170Watt 0,65A 5/400uF/Volt 2635d/d 1300m3/h 52dB(A) 8,00Kg YÇF-315-2K-M 220V 50Hz 250Watt 1,10A 7/400uF/Volt 2660d/d 1800m3/h 54dB(A) 10,00Kg YÇF-355-4K-M 220V 50Hz 220Watt 1,20A 7/400uF/Volt 1350d/d 2750m3/h 59dB(A) 16,00Kg YÇF-400-4K-M 220V 50Hz 560Watt 1,60A 12/400uF/Volt 1380d/d 3620m3/h 61dB(A) 29,00Kg YÇF-450-4K-M 220V 50Hz 830Watt 2,50A 16/400uF/Volt 1340d/d 5900m3/h 62dB(A) 37,00Kg YÇF-500-4K-T 380V 50Hz 1560Watt 2,50A 1400d/d 8000m3/h 65dB(A) 51,00Kg YÇF-560-4K-T 380V 50Hz 1800Watt 2,50A 1400d/d 10000m3/h 66dB(A) 62,00Kg |
TEKNİK ÖLÇÜLER;
| A B C |
| YÇF-250-2K-M 370 386 160 YÇF-315-2K-M 454 446 260
YÇF-355-2K-M 595 600 285
YÇF-400-2K-M 595 700 355
YÇF-450-2K-M 664 700 400
YÇF-500-2K-T 798 840 385
YÇF-560-2K-T 798 840 400 |
GENEL TANIM;
Havalandırma sektöründe çatı fanı kategorisi altında yer alan; yatay atışlı çatı fanı, çatı fanı, radyal
çatı fanı gibi farklı terimlerle isimlendirilen;
üretici firmaların ise YÇF, CRDR, ARF, BRF, FCF, TCF, VCF, TRM, ACD-Y,
RF, FCV, DYCF, HRF, CRHB, CRHT, VDR gibi kodlar verdiği ürünlerdir.
Bu kategorinin teknik adı; çatı aspiratörü ya da çatı tipi radyal fan dır.
TEKNİK TEMEL BİLGİLER;
Ürünün gövdesi Dkp saçtan sıvama tekniği ile üretilir ve
elektrostatik toz boyama sistemi ile boyanır. Pervanesi, aerodinamik yapıda
olup hesaplamaları CFD analizleri ile yapılır.
Galvaniz sacdan üretilen pervanelerin dinamik balansı alınır. Ürünün yapısı gereği, fiziken küçük bir
yapıdan yüksek güç elde edebilmek için B sınıfı yalıtımlı, IP 44 koruma
sınıfına haiz dıştan rotorlu motorlar kullanılmaktadır. Bu motorların, rotor-statörleri silisli saçtan
üretilmekte olup ,bakır bobin teli ve
kendinden yağlamalı rulman kullanılmaktadır.
KULLANIM AMACI;
Kanal bağlantılı havalandırma sistemlerinde, çatıya ve şaft üstlerinde kullanılan fanlardır. Montaj edilecek olan yüzeyin geometrik yapısı doğrultusunda dikdörtgen giriş ve çıkışa sahiptirler. Kanal sistemine doğrudan bağlanarak yer tasarrufu ve montaj kolaylığı sağlamaktadırlar. Ürünün esas kullanım amacı taze hava nakli ve kirli havanın (çevresel tütün ve sigara dumanı, biyolojik kirli koku, uçucu organik bileşikler, karbondioksit) tahliyesidir.
KULLANIM ALANLARI;
Toplu yaşam mahalleri havalandırma sistemleri, ofis
havalandırması, avm havalandırma sistemleri, hastane havalandırma sistemleri,
fabrika havalandırma sistemleri, okul havalandırma sistemlerinde
kullanılmaktadırlar.
UYGULAMA AVANTAJLARI;
Yatay atışlı radyal çatı fanlarının sisteme montajı hızlı ve
kolaydır. Stabil basınç seviyesinde, yüksek verimde, düşük sesle çalışmaktadır. Ürün üzerindeki bağlantı kutusu, elektrik bağlantısını kolaylaştırır. Haricen
temin edilebilecek, hız kontrol ünitesi ile uyumlu olup hava debisi
ayarlanabilmektedir.
