Fan Eğrisi Nasıl Okunur? Çalışma Noktası ve Sistem Eğrisi Rehberi
Fan Eğrisi Nedir?
Fan eğrisi, bir fanın farklı çalışma koşullarında üretebildiği hava debisi ile basınç arasındaki ilişkiyi gösteren grafiktir. Grafik üzerinde genellikle yatay eksende debi, dikey eksende ise basınç bulunur.
Debi çoğunlukla m³/h veya m³/s, basınç ise Pa veya mmSS birimleriyle ifade edilir. Fan çalışırken debi ve basınç birbirinden bağımsız değildir. Kanal sisteminin direnci arttıkça fanın sağlayabildiği hava debisi düşebilir. Daha düşük dirençli bir sistemde ise fan daha yüksek debiye ulaşabilir.
Bu nedenle katalogda görülen maksimum debi değeri, fanın her sistemde aynı debiyi vereceği anlamına gelmez.
Fan Eğrisinde Debi ve Basınç Nasıl Bulunur?
Fan eğrisini okumaya başlamadan önce grafiğin eksenleri ve kullanılan ölçü birimleri kontrol edilmelidir. Bazı üreticiler farklı devir, motor gücü, fan çapı veya kanat açısı seçeneklerini aynı grafik üzerinde gösterebilir.
Debi, fanın belirli bir sürede taşıdığı hava miktarıdır. Basınç ise fanın havayı sistem içinde hareket ettirmek için oluşturduğu basınç farkıdır.
Uygulamada yalnızca yüksek debiye bakmak doğru ürün seçimi için yeterli değildir. Fanın ihtiyaç duyulan debiyi, sistemin toplam basınç kaybını karşılayabilecek bir basınç seviyesinde sağlayabilmesi gerekir.
Fan Çalışma Noktası Nasıl Belirlenir?

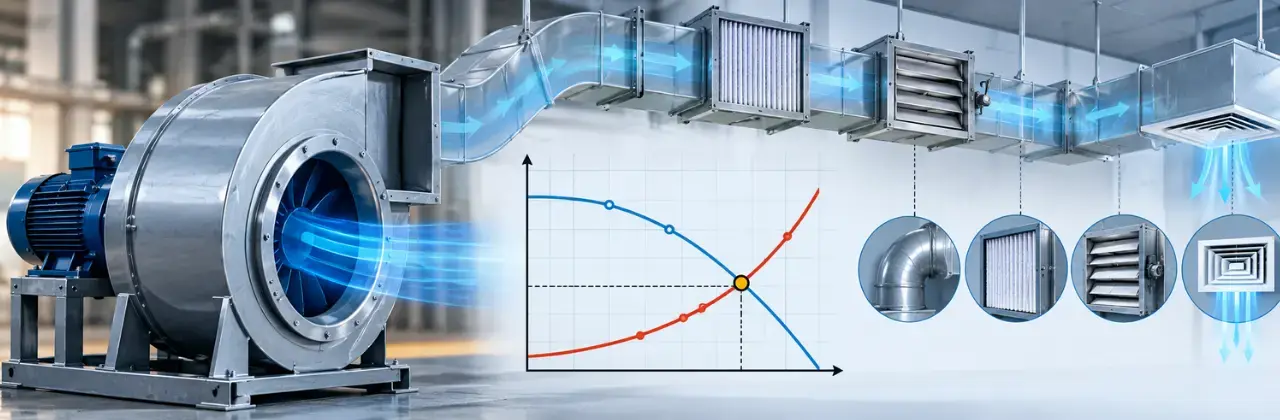

Fan çalışma noktası, fan eğrisi ile sistem eğrisinin kesiştiği noktadır. Bu nokta, fanın gerçek sistem üzerinde yaklaşık olarak hangi debi ve basınçta çalışacağını gösterir.
Fan kataloglarında verilen eğri, fanın farklı debi ve basınç koşullarındaki kapasitesini gösterir. Sistem eğrisi ise kanal tesisatının farklı debilerde oluşturduğu basınç kaybını ifade eder.
İki eğrinin kesiştiği nokta, sistemin teorik çalışma noktasıdır. Bu nokta fanın katalogdaki maksimum değerinden farklı olabilir. Çünkü fanın gerçek performansı, bağlandığı kanal sisteminin direncine göre değişir.
Çalışma noktası fan eğrisinin çok uçlarında bulunuyorsa seçim yeniden değerlendirilmelidir. Eğrinin başlangıç veya bitiş bölgelerinde çalışan fanlarda, sistem direncindeki küçük değişiklikler debiyi daha fazla etkileyebilir.
Daha dengeli bir çalışma için ihtiyaç duyulan noktanın fan eğrisinin uygun ve kararlı bir bölümünde bulunması tercih edilir.
Sistem Eğrisi Fan Performansını Nasıl Etkiler?
Sistem eğrisi, hava akışının karşılaştığı toplam direncin debiyle nasıl değiştiğini gösterir. Kanal kesiti, kanal uzunluğu, dirsekler, redüksiyonlar, filtreler, menfezler, damperler ve bağlı cihazlar bu direnci etkiler.
Saha uygulamalarında fanın katalog değerinden daha düşük debi vermesinin nedeni çoğu zaman fanın kendisi değil, sistem direncinin hesaplanandan yüksek olmasıdır. Bu nedenle fan seçimi yapılırken yalnızca fan katalog değerleri değil, kanal sisteminin gerçek yapısı da değerlendirilmelidir.
Kanal Direnci Arttığında Fan Debisi Neden Düşer?
Kanal direnci arttığında hava akışının ilerlemesi için daha yüksek basınç gerekir. Fan aynı devirde çalışmaya devam ederken sistem daha fazla basınç talep ederse fanın çalışma noktası değişir.
Bu değişim genellikle daha düşük debi ve daha yüksek basınç yönündedir.
Kanal direncini artırabilecek başlıca durumlar şunlardır:
-
Uzun ve dar kanal hatları
-
Fazla sayıda dirsek ve bağlantı parçası
-
Küçük kesitli veya yanlış boyutlandırılmış kanallar
-
Tıkalı filtreler ve kirlenmiş ekipmanlar
-
Kısılmış damperler
-
Uygun olmayan menfez ve geçiş parçaları
-
Kanal hattında hava kaçakları
-
Fan giriş veya çıkışında yetersiz bağlantı mesafesi
Bu nedenle fan kapasitesi düşmüş gibi görünen sistemlerde öncelikle filtre, damper, kanal hattı ve bağlantı noktaları kontrol edilmelidir.
Sistem direnci çözülmeden yalnızca daha büyük bir fan takılması beklenen sonucu vermeyebilir. Daha büyük fan, motor gücü ve enerji tüketiminde artışa neden olabilir; ancak kanal hattındaki temel problem devam edebilir.
Fan Devir Değişimi Eğriyi Nasıl Etkiler?
Devir değişimi, fanın debi ve basınç kapasitesini doğrudan etkiler. Aynı fanın daha yüksek devirde çalıştırılması genellikle daha yüksek debi ve basınç sağlar.
Ancak motor gücü, enerji tüketimi, ses seviyesi ve mekanik sınırlar da birlikte değerlendirilmelidir.
Benzer fanlarda yaklaşık fan kanunları şu şekilde özetlenebilir:
-
Debi, devirle yaklaşık doğru orantılı değişir.
-
Basınç, devir oranının karesiyle değişir.
-
Güç ihtiyacı, devir oranının küpüne yakın değişebilir.
Bu ilişkiler yaklaşık değerlendirmelerdir. Gerçek seçimde fanın motor tipi, çalışma sıcaklığı, hava yoğunluğu, verim değeri ve üretici teknik dokümanı esas alınmalıdır.
Devir kontrolü kullanılacaksa motorun ve kontrol cihazının birbiriyle uyumlu olması gerekir. Uygun olmayan bir kontrol cihazı motorun ısınmasına, ses seviyesinin artmasına veya çalışma kararsızlığına neden olabilir.
Seçilen Fanın Sisteme Uygun Olduğu Nasıl Anlaşılır?
Uygunluk kontrolü için önce sistemin ihtiyaç duyduğu debi ve toplam basınç kaybı belirlenmelidir. Daha sonra bu değerler fan üreticisinin performans eğrisi üzerinde işaretlenir.
İhtiyaç noktası fan eğrisinin üzerinde veya uygun çalışma aralığında bulunuyorsa fan sistem için değerlendirilebilir.
Fan seçimi sırasında şu adımlar izlenmelidir:
-
Sistemin ihtiyaç duyduğu hava debisi belirlenmelidir.
-
Kanal, filtre, menfez ve ekipmanların toplam basınç kaybı hesaplanmalıdır.
-
Debi ve basınç değerleri fan eğrisi üzerinde işaretlenmelidir.
-
Fan ve sistem eğrilerinin kesiştiği çalışma noktası kontrol edilmelidir.
-
Motor gücü, ses seviyesi, enerji tüketimi ve çalışma koşulları değerlendirilmelidir.
-
Fanın kullanılacağı ortamın sıcaklık, nem ve toz koşulları incelenmelidir.
-
Fanın bağlantı ölçüleri ve montaj yönü sistemle karşılaştırılmalıdır.
Fan eğrisi üzerinde çalışma noktası bulunurken fanın maksimum debisine veya maksimum basınç değerine tek başına odaklanılmamalıdır. Ürünün gerçek sistemde hangi noktada çalışacağı, doğru seçim için daha anlamlıdır.
Fan Eğrisi Okunurken Hangi Bilgiler Kontrol Edilmelidir?
Üretici teknik föyünde yalnızca debi ve basınç eğrisi değil, fanın çalışma koşulları da incelenmelidir.
Şu bilgiler kontrol edilmelidir:
-
Hava sıcaklığı
-
Hava yoğunluğu
-
Motor devri
-
Motor gücü
-
Fan verimi
-
Ses seviyesi
-
Bağlantı tipi
-
Maksimum çalışma sıcaklığı
-
Fanın sürekli çalışma uygunluğu
-
Motorun elektrik bağlantı özellikleri
-
Fanın montaj yönü
Özellikle yüksek sıcaklıklı hava, yoğun toz, nem veya sürekli çalışma bulunan uygulamalarda standart katalog değerleri doğrudan kullanılmamalıdır.
Fan; kullanım alanına, hava karakterine, çalışma süresine ve sistem basıncına uygun şekilde değerlendirilmelidir.
Fan Eğrisi ile Gerçek Saha Performansı Arasındaki Farklar
Fan kataloglarında yer alan performans eğrileri belirli test koşullarında elde edilir. Gerçek sistemde ise kanal bağlantıları, montaj şekli, hava kaçakları, filtre temizliği ve ortam koşulları performansı değiştirebilir.
Bu nedenle katalogdaki çalışma noktasının sahada aynı şekilde elde edilebilmesi için montajın teknik şartlara uygun yapılması gerekir.
Fan girişinde veya çıkışında ani daralma bulunması, uygun olmayan redüksiyon kullanılması ya da fanın kanal sistemine yanlış bağlanması türbülansı artırabilir. Bu durum fanın verimli çalışmasını zorlaştırabilir.
Fan eğrisi, bir fanın farklı debi ve basınç koşullarındaki çalışma davranışını anlamak için kullanılır. Doğru fan seçimi için fan eğrisi ile sistem eğrisi birlikte değerlendirilmelidir. Kanal direnci, filtreler, damperler, dirsekler ve kanal uzunluğu fanın gerçek çalışma noktasını doğrudan etkiler.
Bu nedenle yalnızca maksimum debi değerine bakılarak seçim yapılmamalıdır. Fan seçiminde sistemin debi ve basınç ihtiyacı birlikte değerlendirilmelidir. Statik basınç kavramı anlaşıldığında fan eğrisindeki çalışma noktası daha doğru yorumlanabilir.
